На производстве опасность возникает при сочетании горючего вещества, воздуха и источника воспламенения. Поэтому кабельный проход оценивают как часть общей системы защиты.
Взрывозащищенные кабельные вводы применяют там, где оборудование должно соответствовать требованиям опасной зоны. Свойства узла сохраняются только при правильном выборе и монтаже, поэтому маркировку и сертификаты проверяют заранее.
Почему промышленное оборудование требует специальной защиты
Взрывозащищенные кабельные вводы нужны там, где газ, пар, туман или пыль могут образовать с воздухом опасную смесь. Значение имеют концентрация вещества, продолжительность его присутствия и вероятный источник воспламенения. Эти данные учитывают при классификации зоны.
Опасная среда может появиться вследствие разных процессов:
- утечки газа из технологической линии;
- испарения растворителей при смешивании или переливе;
- образования облака горючей пыли;
- выхода паров топлива во время обслуживания.
Перечень не заменяет обследование. Условия отличаются даже в соседних помещениях, поэтому границы зон определяют специалисты с учетом процесса, вентиляции и свойств веществ. Исполнение оборудования должно соответствовать такой зоне.

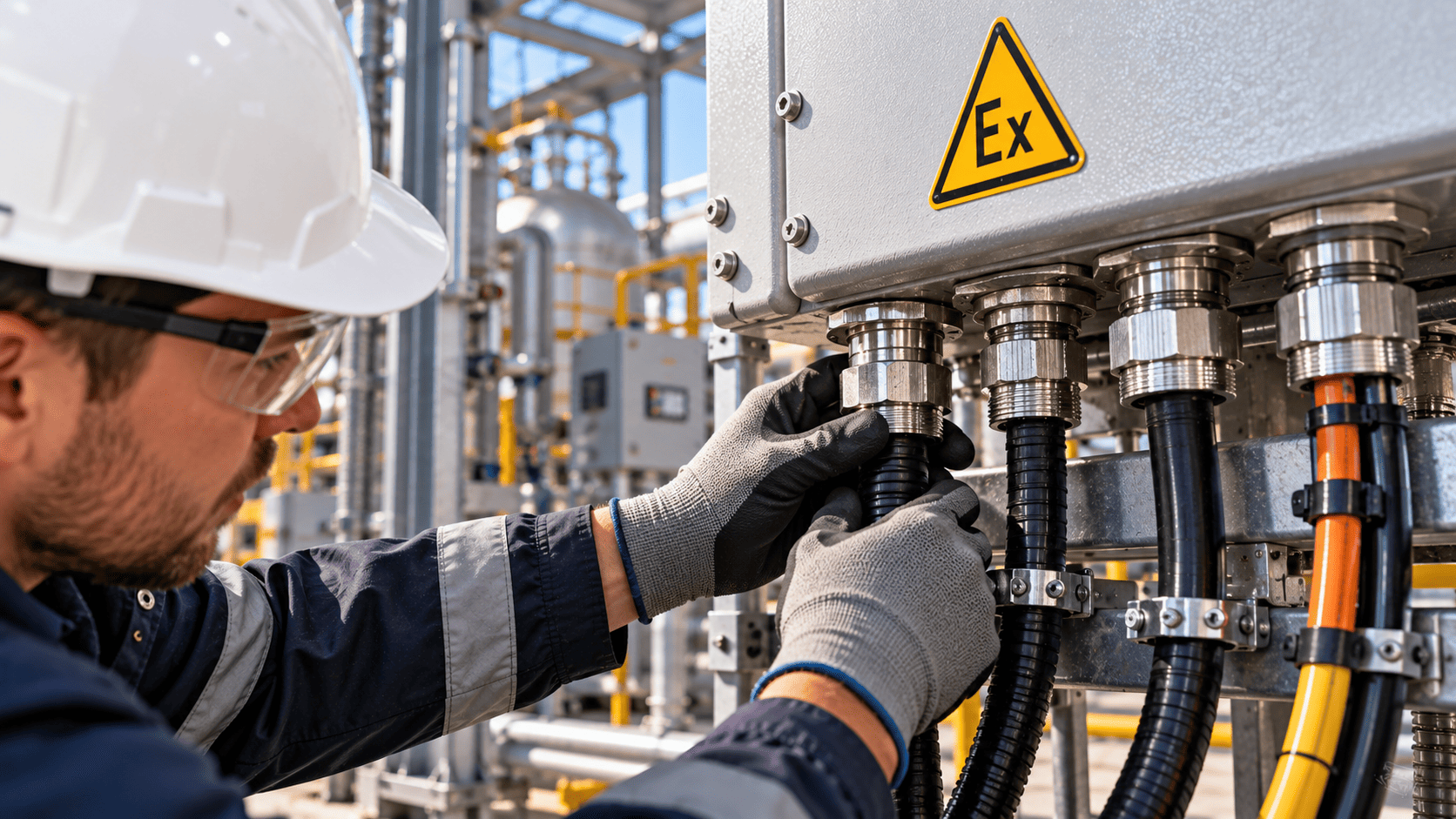

Как кабельные проходы влияют на безопасность оборудования
Кабель входит в корпус через отверстие. Ввод удерживает его и не должен нарушать предусмотренный вид защиты. Неверный диаметр или ошибка при затяжке ухудшают герметичность и фиксацию.
Проход оценивают вместе с корпусом и кабелем. Сертифицированное изделие не делает безопасной произвольную сборку. Учитывают диапазон диаметров, материал оболочки, монтаж и заглушки свободных отверстий. Готовый узел контролируют при эксплуатации.
Чем специальные проходки отличаются от обычных
Ex-систему разрабатывают для определенного вида защиты. Документы содержат маркировку, область применения и условия установки. IECEx предусматривает независимые испытания образца и оценку производства, а ATEX регулирует оборудование для потенциально взрывоопасных сред в ЕС.
Герметизация может ограничивать проникновение газа, пыли или влаги, но характеристики зависят от модели. Ex-исполнение не означает одинаковую огнестойкость, степень IP или допустимое давление. Параметры сверяют с сертификатом. Внешнее сходство не делает замену допустимой.
Где применяются подобные решения
Взрывоопасные зоны возможны при добыче, переработке и хранении нефти и газа, на химических и нефтехимических предприятиях. Риск возникает возле резервуаров, насосов, компрессоров и участков налива. Границы определяют по проекту.
Пылевые среды возникают при переработке зерна, сахара, древесины, угля или некоторых металлов. Категория не назначается всему зданию автоматически. Учитываются свойства пыли, вероятность образования облака или слоя и вентиляция.
Почему правильный подбор важнее универсальных решений
Универсального ввода для всех зон нет. Проектировщик сопоставляет условия установки с маркировкой изделия и требованиями к корпусу. Привычное название или подходящая резьба еще не подтверждают правильность выбора.
Перед выбором проверяют основные исходные данные:
- классификацию зоны и характер опасной среды;
- требуемый вид защиты и допустимую маркировку;
- параметры кабеля, отверстия и корпуса;
- область действия сертификата и условия монтажа.
Монтаж выполняет подготовленный персонал по документации производителя и проекту. Затем проверяют затяжку, фиксацию кабеля, уплотнения и свободные отверстия. Плановые осмотры необходимы, поскольку вмешательство, вибрация или замена меняют состояние узла. Безопасность зависит от подбора, установки и контроля.
