Вибір між екранованим і неекранованим кабелем впливає на стабільність мережі та складність монтажу. Обидва типи передають дані за однаковими стандартами Ethernet. Різниця полягає в захисті від зовнішніх завад і вимогах до підключення. Екран корисний лише за умови правильного монтажу. Нижче розглянуто, де доцільний кожен варіант.
Як електромагнітні завади впливають на мережевий кабель
Електромагнітні завади виникають поруч із силовими кабелями, електродвигунами, зварювальним обладнанням, ліфтами і частотними перетворювачами. Вони наводять у провідниках сторонні струми. Унаслідок цього зростає кількість помилок, мережеві пристрої повторно передають пакети, швидкість знижується. В IP-камерах це проявляється як завмирання зображення чи втрата зв’язку.
Вита пара частково компенсує завади завдяки скручуванню провідників. Наведений сигнал однаково впливає на обидва провідники пари і взаємно віднімається на вході приймача. Для більшості приміщень такого захисту достатньо. У системах відеоспостереження завади помітні на довгих трасах уздовж огорож і фасадів, де поруч проходять силові лінії освітлення.
Відмінності неекранованого UTP та екранованого FTP
Неекранований кабель UTP складається з чотирьох скручених пар у загальній оболонці. Екранований кабель FTP додатково має загальний екран з алюмінієвої фольги та дренажний провідник. Екран відводить наведені завади на землю. Основні відмінності наведено в таблиці.
| Параметр | UTP | FTP |
| Захист від завад | за рахунок скручування пар | скручування та фольговий екран |
| Роз’єми | звичайні RJ45 | екрановані RJ45 |
| Заземлення | не потрібне | обов’язкове через шафу або обладнання |
| Гнучкість | вища | нижча |
| Монтаж | простіший | потребує контролю цілісності екрана |
Крім FT існують конструкції з екраном кожної пари та загальним обплетенням, наприклад S/FTP. Їх застосовують у центрах обробки даних і на промислових об’єктах із високим рівнем завад. Для побутових і офісних мереж зазвичай достатньо загального фольгового екрана.

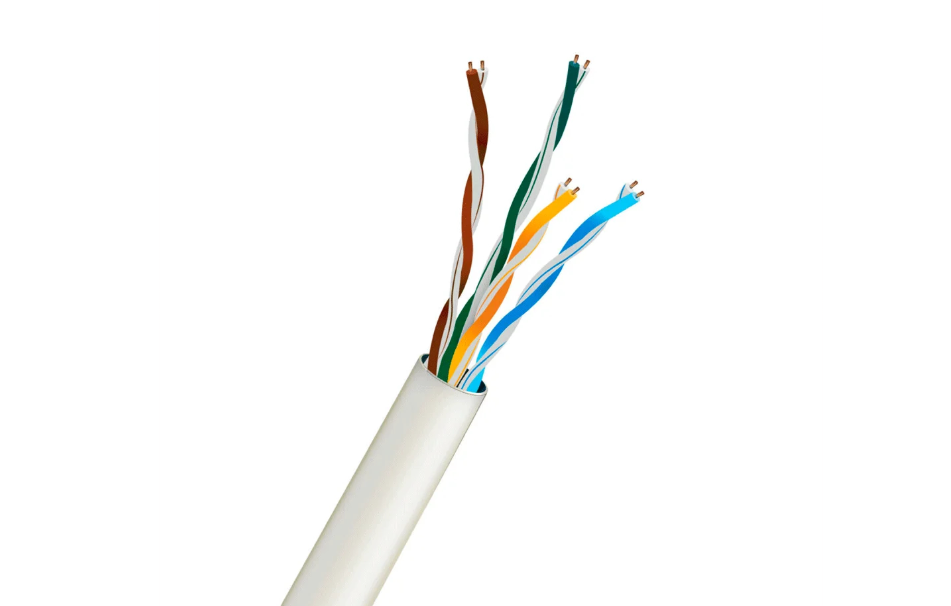

Вибір мережевого кабелю для офісу, будинку та трас поруч із завадами
Вибір залежить від електромагнітної обстановки на трасі. Для житла та офісу без потужного обладнання зазвичай достатньо UTP. Нижче наведено випадки, коли доцільний FTP:
- прокладання паралельно силовим лініям на невеликій відстані від них;
- виробничі цехи з електродвигунами, верстатами та зварювальним обладнанням;
- машинні відділення ліфтів і приміщення з частотними перетворювачами;
- зовнішні траси між будівлями та до вуличних IP-камер;
- трансформаторні підстанції та електрощитові.
Для зовнішніх трас застосовують FTP в оболонці LDPE, для приміщень — FTP в оболонках PVC або LSZH. Екранований кабель випускають у категоріях Cat5e і Cat6. Варіанти кабелю з екраном і без нього представлено на сторінці https://triniti-sb.com.ua/kabel-vyta-para/.
Заземлення екрана і сумісні роз’єми
Екран працює лише тоді, коли він безперервний на всій довжині лінії і з’єднаний із заземленням. Для FTP застосовують екрановані роз’єми RJ45 з металевим корпусом. Дренажний провідник з’єднують із корпусом роз’єму під час обтискання. Комутатор, патч-панель або шафа мають бути підключені до контуру заземлення.
Заземлення екрана з порушеннями погіршує роботу лінії. Незаземлений екран може діяти як антена та підсилювати завади. Різниця потенціалів між заземленнями двох будівель спричиняє струми на екрані. У таких випадках рекомендовано вирівнювання потенціалів або оптоволоконна лінія між будівлями.

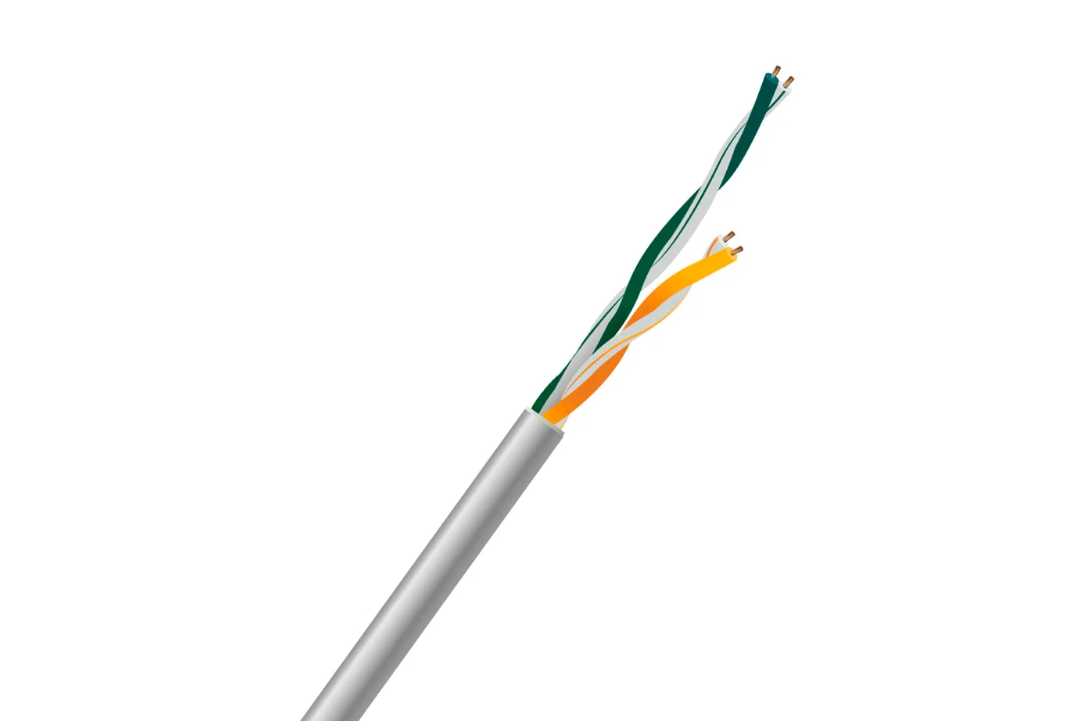

Категорія, жила та оболонка екранованого кабелю
Екранування — лише один із параметрів, за якими обирають мережевий кабель. Категорію визначають за потрібною швидкістю: Cat5e для 1 Гбіт/с, Cat6 — із запасом пропускної здатності. Мідна жила CU краще підходить для PoE, ніж CCA. Оболонку вибирають за місцем прокладання: PVC або LSZH усередині, LDPE зовні. Екранований кабель має більший діаметр і більший допустимий радіус вигину, що враховують під час прокладання в кабельних каналах.
Неекранований кабель UTP підходить для більшості житлових та офісних мереж. Екранований FTP доцільний поруч із джерелами завад і на зовнішніх трасах, але лише з правильним заземленням. Кабель вита пара обох типів можна придбати в Triniti-SB.
